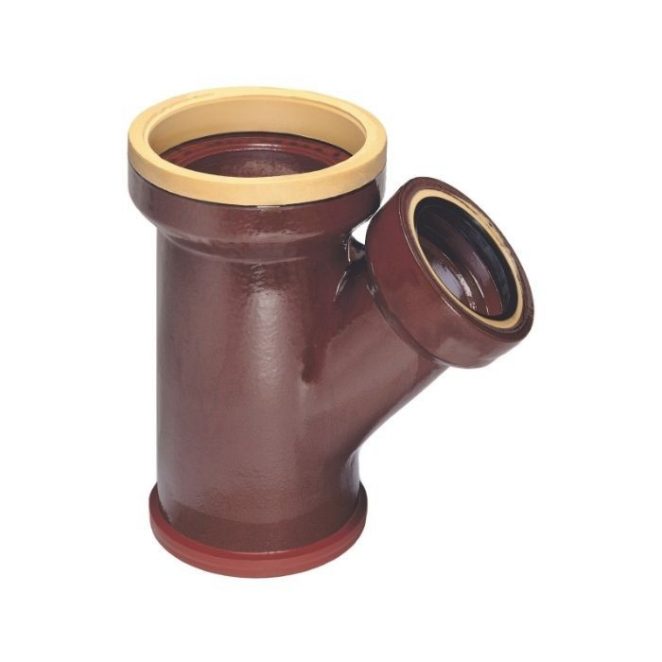

Aftakking 45°
KERA.Base & KERA.Pro
Voor de aansluiting van de huis- en straatafvoer op de gemeentelijke riolering moeten aftakkingen worden aangebracht. In de kleine nominale breedtes zijn ze ook nodig bij de afwatering van onroerend goed om buizen bij elkaar te brengen. Onze gres 45° aftakkingen zijn verkrijgbaar in nominale breedtes DN 100 tot DN 300 voor normale belasting en hoge belasting. De afmeting z, a en e zijn standaardmaten. Overige afmetingen en kruindrukweerstanden zoals buizen. Uitvoering van de vertakkingsleiding altijd in het normale belastingsbereik.
Producteigenschappen
Producteigenschappen aftakking 45°
| Uitvoering | Hoge belasting en normale belasting |
| Diameters DN 1 | DN 100 - DN 300 - Normale belasting DN 200 - DN 300 - Hoge belasting |
| Diameters DN 2 | DN 100 - DN 200 - Normale belasting DN 150 - DN 200 - Hoge belasting |
| Dichting DN 1 / DN 2 | LL, KL, KK - Normale belasting KL, KK - Hoge belasting |
| Verbindingssystemen DN 1 / DN 2 | FF, CF, CC - Normale belasting CC, CF - Hoge belasting |
| Hoek | 45° ±5° |
| Buislengte | 40 - 60 cm - Normale belasting 50 - 60 cm - Hoge belasting |
Materiaaleigenschappen
Materiaaleigenschappen aftakking 45°
| Buigsterkte | 18 N/mm² |
| Chemische bestendigheid | pH 0 tot 14 |
| Afdichting | EPDM |
| Elasticiteitsmodulus | ~ 50.000 N/mm² |
| Volume | ~ 8 l/m |
| Toegestane watertoevoeging | 0,05 l/m |
| Dwarsbuigingscoëfficiënt | 0,25 |
| Zwelkracht | 12,8 N/mm2 |
| Druksterkte | 22 kN/m³ |
| Hoekigheid van de verbinding | 100 mm/m |
| Bodemverplaatsing | 0,02 m³/m |
| Weerstand tegen schuifbelasting | 2500 N/mm |
| Glans | binnen/buiten |
| Hoekpuntmarkeringen | neen |
| Verpakkingshoeveelheid | 18 stuks (Duo) |
| Externe controle | MPA NRW |
Normen, goedkeuringen, keurmerken
Normen en goedkeuringen
| Norm | EN 295-5 |
| Aanvullende eisen | Aanvullende voorschriften bepalen het certificatieprogramma ZP WN 295. |
| Algemene opmerking | Alle afmetingen - in het bijzonder bij de verbinding met andere producten - moeten gecontroleerd worden en zijn gebaseerd op de informatie van de EN 295 en het certificatieprogramma ZP WN 295. Onder voorbehoud van technische wijzigingen. |
